Máquina de remolque de bobina de motor de soplador automático BLDC Estator 120 Rpm Eficiencia

Máquina de remolque de bobinas de motor de soplador BLDC máquina de remolque de agujas de estator

(1) Función y características de la máquina:

Esto...máquina de remolque de estator motorizadoestá diseñado para el enrollamiento de la bobina del rotor de la armadura BLDC del motor de soplado. El enrollador automático del rotor adopta el método de enrollamiento de la aguja. Cada ciclo de acción enrollará 2 rotores BLDC al mismo tiempo,mejora considerable de la eficiencia de la producción. y el enrollador de aguja del motor equipado con el sistema de control servo, capaz de diagnosticar el fallo, contar la salida, etc. La otra función, como el enrollamiento automático, el enrollamiento de alambres de varios diámetros,indexación automática, el espacio de salto automático y la velocidad de enrollamiento se pueden programar, fácil de operar y mantener.

(2) Aplicación:

El amáquinas de enrollamiento de bobinas con motor utomáticoEs adecuado para armaduras de motores de soplador y otros rotores externos BLDC.

(3)Función y características:

1El.máquina de enrollar agujas de motorEs adecuado para el enrollamiento de bobinas de armaduras BLDC de varios polos, carga y descarga manuales, sujeción automática, enrollamiento y corte.

2. El marco adopta el perfil de aluminio 4080 espeso, y la placa de la mesa adopta hierro fundido para absorber la vibración, incluso cuando se enrolla a alta velocidad, la vibración es muy pequeña.

3Las piezas de las herramientas y los accesorios adoptan un modo de posicionamiento hacia abajo, un posicionamiento estable y un apretamiento fiable.

4. el sujeción de alambre y el corte de alambre, la estructura de la parte de la línea es compacta, el sujeción de alambre y el corte de alambre se completan a la vez;

5Los diferentes parámetros del estator y del enrollamiento se pueden cambiar rápidamente a través de la HMI para adaptarse a diferentes requisitos del estator.

6. Cambios rápidos de herramientas; ((20 minutos con competencia)

7Protección completa de aleación de aluminio

8Control por PLC, visualización de fallos

9El alambre es moderado, sin lesiones, sin roturas, etc.

10El ensayo de sal del producto se lleva a cabo a 10 mA en un minuto.

11Indice de seguridad del equipo: conforme a la norma CE.

12Eficiencia: 120 rpm.

13. Latidos: 5 minutos / rotor BLDC.

14Ruido: 60-70 decibelios o menos.

(4) Parámetro técnico:

(5)Muestra de imágenes

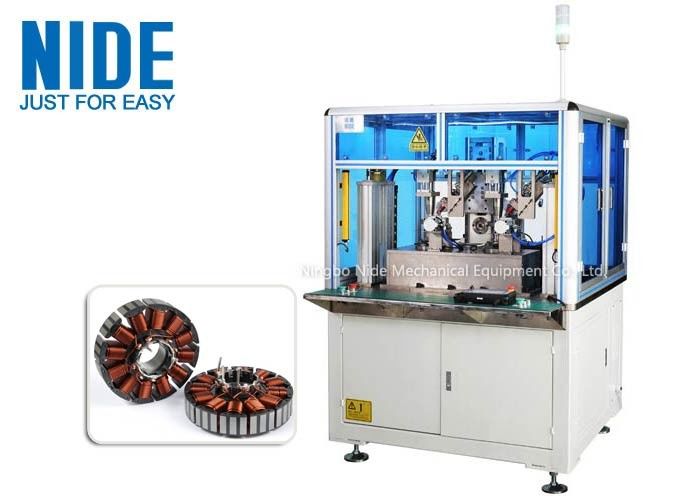

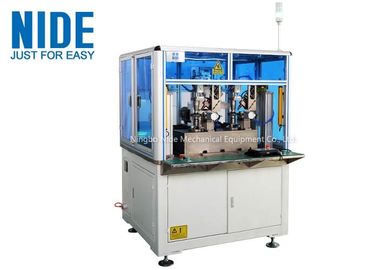

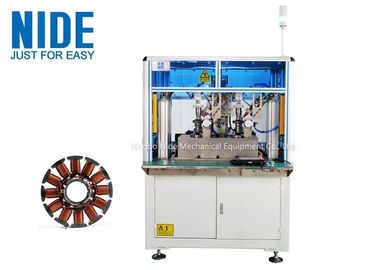

1.La muestra de la máquina de bobina de la aguja del estator

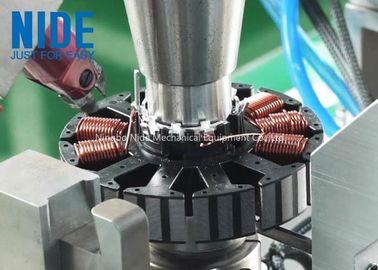

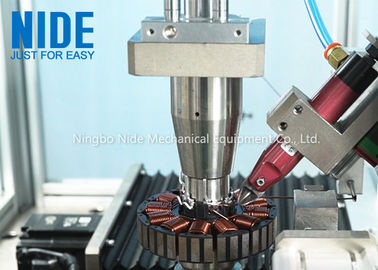

2.El estator del motor del soplador después de enrollar la aguja

La armadura del motor y el estator de la aguja externa video de la máquina de devanado
