| Lugar de origen: | China. |
| Nombre de la marca: | nide |
| Certificación: | none |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Casilla de madera adecuada para el transporte marítimo |
| Tiempo de entrega: | 60 días hábiles |
| Capacidad de la fuente: | 90 juegos por año |
| Nombre: | máquina de enrollar bobinas de estaotr | Se utiliza para: | Tipo lineal de bobina del estator |
|---|---|---|---|
| Color: | blanco o personalizado | Servicio postventa: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| Condición: | Nuevo | Estator OD: | Max 120m m |
| El tipo: | Centro | Aplicación: | Fabricación de motores BLDC |
| Resaltar: | Máquina de enrollado de bobina de estator lineal,Máquina de remolque de bobinas de estator de tres pines,Máquina de bobina automática de bobina de estator |
||

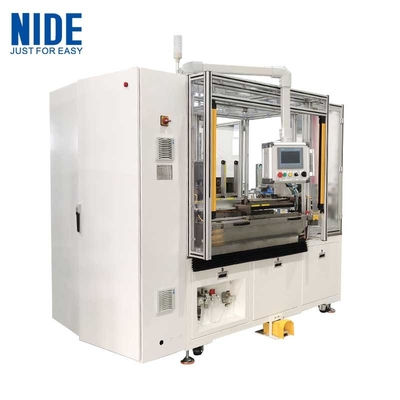

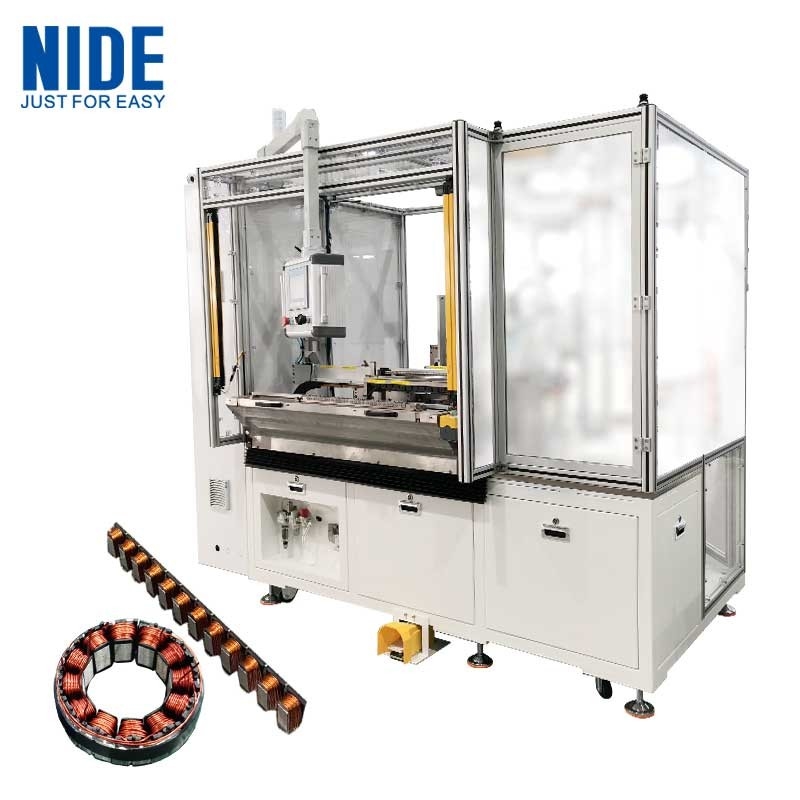

Esta máquina de devanado con aguja BLDC se utiliza para el proceso de devanado recto de tres pines.mejora considerablemente la eficiencia de la producción. Adecuado para el enrollamiento segmentado y lineal de la bobina del estator del motor BLDC.
1Se utiliza para el enrollamiento de estatores de varios polos: el equipo puede enrollar estatores de 3 ranuras al mismo tiempo con cada movimiento, mejorando en gran medida la eficiencia de la producción.
2- Carga manual y sujeción automática del molde que reducen el esfuerzo manual.
3El proceso de bobinado puede realizar múltiples funciones de toque (configuración de pantalla), sujeción de hilo y recorte de hilo.
4El número de ranuras y vueltas se puede ajustar a través de la interfaz hombre-máquina.
5Los diferentes moldes pueden ser reemplazados para que coincidan con las diferentes especificaciones del estator que se va a producir.Los parámetros de enrollamiento se pueden utilizar para diferentes estatores y los parámetros de enrollamiento se pueden cambiar rápidamente a través de la interfaz hombre-máquina para cumplir con los requisitos de diferentes estatores.
6El equipo tiene una función de salida de alarma.
7. Desempeño de seguridad: Esta máquina adopta el sistema de protección de seguridad y la protección del interruptor de la puerta de seguridad.

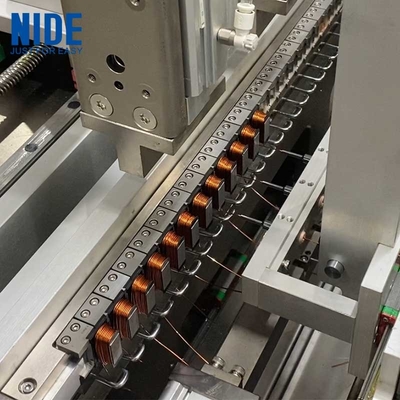

8Se utiliza para el enrollamiento del estator recto, carga y descarga manuales, sujeción automática, enrollamiento automático, cambio automático de postes, enganche automático, enganche automático,corte neumático del primer y último alambre.
9El equipo dispone de un modo de acción simple/stepper/automático que puede ser convertido entre sí.Apto para el funcionamiento de los tres métodos de enrollamiento (palos consecutivos / fases completas / estator completo) en el accesorio.
10- Toda la hoja de metal más la protección de la placa de PC.
| Nombre de la producción: | Máquina de enrollado de bobina de estator lineal de tres pines |
| Diámetro máximo del estator: | Hasta 120 mm |
| Duración de la pila: | Hasta 50 mm |
| Número de dientes: | Hasta 36 ranuras |
| Diámetro del alambre: | Hasta 1,6 mm (es necesario reemplazar el tensor para diferentes rangos de diámetros de alambre) |
| Método de cuerda: | adecuado para el funcionamiento de los tres métodos de enrollamiento (polos consecutivos / fases completas / estator completo) |
| Tiempo del ciclo de producción: | Maximo 80 segundos. |
| La velocidad de paso del enrollamiento: | ≥ 99 por ciento |
| Tiempo del ciclo: | ≤ 80 segundos por pieza (12 polos) |
| Presión del aire: | 0.4¿Qué quieres decir?0.7 MPa |
| Fuente de alimentación: | 380V/50HZ de tres fases y cuatro cables |
| Potencia total: | 12 KW |
| Las dimensiones: | longitud1850*ancho2350*altura1800mm |
| Peso: | Alrededor de 950 kg. |
