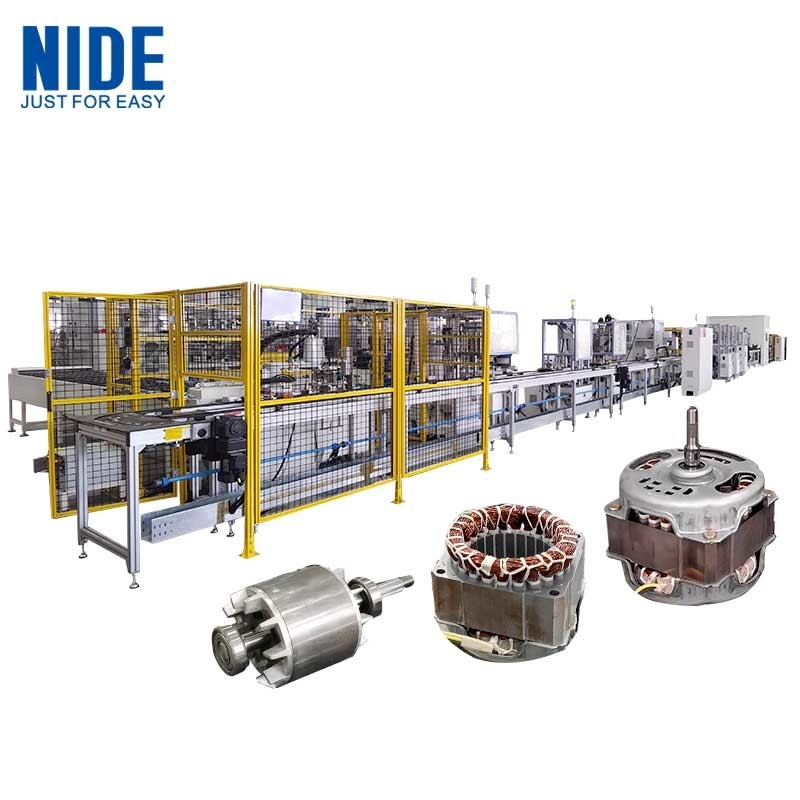

Línea de ensamblaje del motor del estator y del rotor de la lavadora automática

La línea de montaje del motor de inducción automático consiste principalmente en dos partes llamadas línea de producción de estator y línea de producción de rotor.componentes del estator y del motor juntos, se caracteriza por una configuración rápida, eficiente y sencilla, una programación fácil de usar y una flexibilidad de herramientas.

Aplicación

Esta línea de ensamblaje automático de motores es adecuada para diferentes tipos de ensamblaje de motores de inducción, como el motor de la lavadora, el motor del ventilador, etc.

El operador necesario para esta línea de producción de motor estator y rotor es mucho menor que otras máquinas o líneas.y alta productividad, esta línea de estatores mejora la competitividad de los fabricantes de motores.

Parámetros técnicos de la línea de ensamblaje del motor

Esta línea de producción automática de motores está compuesta por varias máquinas.

1. El conjunto inferior de la cáscara

Cargar el caparazón inferior, aplicar aceite y colocar los materiales en la bandeja.

2. Ensamblaje de lavadoras de ondas

Separa automáticamente la junta de onda, identifica automáticamente las hojas simples y dobles; monta automáticamente la junta de onda en la cáscara inferior.

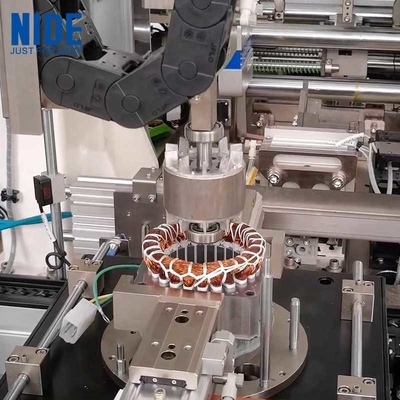

3Ensayo de ensamblaje del estator y de lavadora de olas

El operador comprueba si hay una almohadilla de onda en la caja del estator y presiona el estator en la caja del estator.

4. El conjunto del rotor

Cargar el núcleo y el eje del rotor, presionar el eje del rotor en el núcleo de hierro, instalar la pinza en el rotor, presionar los rodamientos en ambos extremos del rotor,y ensamblar el conjunto del rotor al estator

5. El conjunto de los clips

Disposición del rotor en el círculo del tipo E

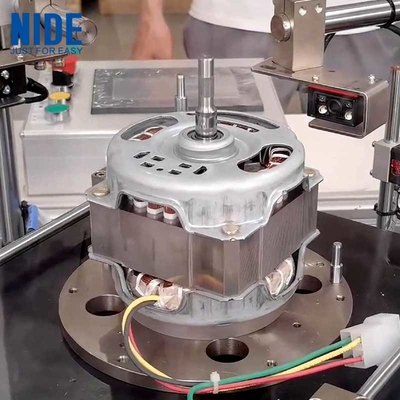

6. El conjunto de la cáscara superior

Cargar la cubierta superior, aplicar aceite, voltearla y ensamblarla en el ensamblaje del estator.

7. El conjunto de remaches

El operador instala los accesorios del motor en el motor, y el operador instala remaches en el estator.

8Presionar el remachado

Utilice la potencia de servo para remachar automáticamente los remaches y controlar la presión y el desplazamiento durante el proceso de remachado.

9Detección de huecos de aire

Detectar la brecha de montaje entre el rotor del motor y el estator

10Detección de funciones

Prueba funcional (contenido del ensayo: ensayo de resistencia al aislamiento, ensayo de alta tensión, ensayo de sobretensiones, ensayo de reducción de tensión, ensayo de tensión nominal)

11Etiquetado y detección

El palet se levanta y gira, fija automáticamente las etiquetas de despegue y saca automáticamente las etiquetas y las coloca en la superficie correspondiente del motor.

12Descarga automática.

El motor terminado se descarga automáticamente en el palet por el robot.

Video de la línea de ensamblaje del motor automático del estator y del rotor de la lavadora

Nuestra línea de ensamblaje de motores totalmente automática es adecuada para diferentes tipos de ensamblaje de motores de inducción, ensamblaje de motores BLDC, ensamblaje de motores eléctricos universales y motores de CC,Podría montar automáticamente el rotorSe utiliza para el motor de la lavadora, el motor del ventilador, el motor BLDC, el motor DD, el motor de las bicicletas eléctricas, el motor de los vehículos eléctricos, el motor del eje,El motor de la lavadora DD BLDC, motor de compresor, motor de aspiradora, motor de herramientas eléctricas, motor de limpiaparabrisas, motor de mezclador, motor de bomba RO, motor NEMA, motor de corriente continua, etc.

Nide puede proporcionar un servicio llave en mano y asesoramiento técnico para la tecnología de producción de motores, que abarca varios tipos de motores.Podríamos lograr soluciones innovadoras y a medida para satisfacer todos los requisitos de calidad y producciónEl objetivo es facilitar la producción de motores.

Nuestra línea de ensamblaje de motores totalmente automática es adecuada para varios tipos de ensamblaje de motores de inducción, ensamblaje de motores BLDC, ensamblaje de motores eléctricos universales y motores de CC,Podría montar automáticamente el rotorSe utiliza para el motor de la lavadora, el motor del ventilador, el motor BLDC, el motor DD, el motor de las bicicletas eléctricas, el motor de los vehículos eléctricos, el motor del eje,El motor de la lavadora DD BLDC, motor del compresor, motor del aspirador, motor de herramientas eléctricas, motor del limpiaparabrisas, motor del mezclador, motor de la bomba RO, motor NEMA, motor de CC, etc.flexibilidad de programación y herramientas fácil de usar.
