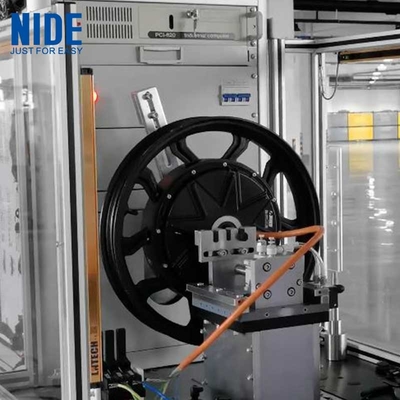

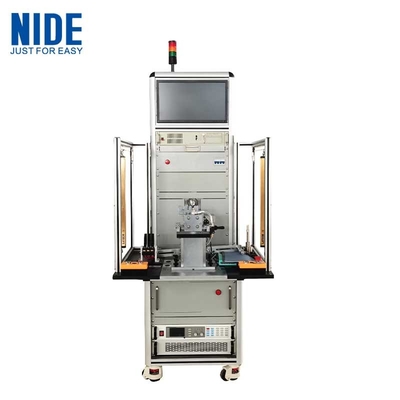

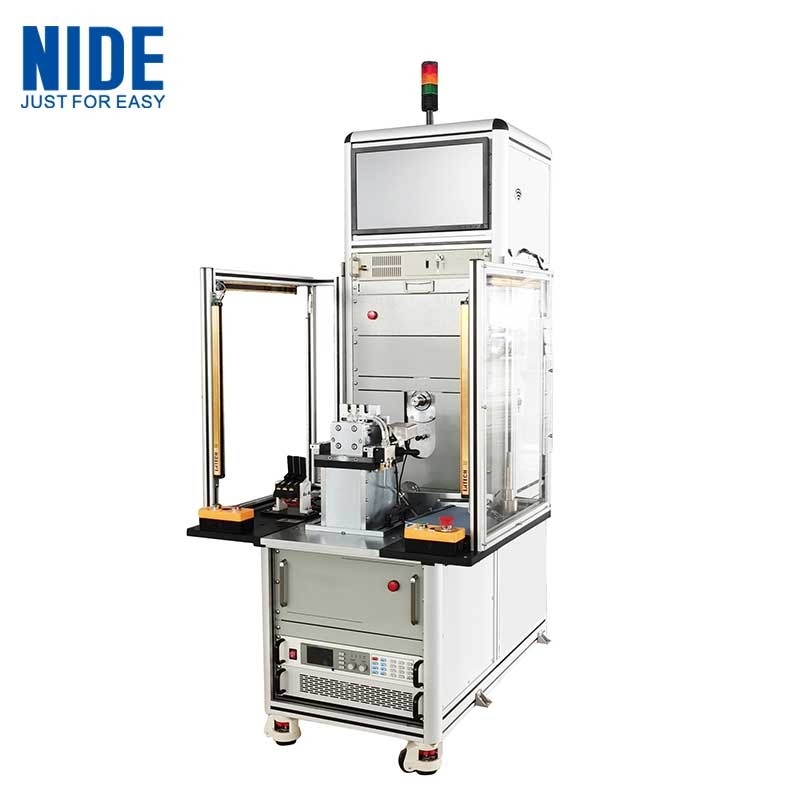

Máquina de ensayo automática del motor del eje de las ruedas BLDC

I. Máquina de ensayo sin carga del motor

Características de las pruebas:

1Prueba de resistencia dieléctrica (Hi-pot)

1.1 Rango/precisión de ajuste de la tensión de salida:AC200~3000V ± 2%*valor de ajuste+10V

1.2 Rango/precisión de medición de la corriente de ruptura:0.10 ∙ 20.00 mA ± 2%*valor de la pantalla + 0.05 mA

1.3 Límites superiores del rango de alarma de corriente preestablecido:0.10~20.00mA; límite inferior:0.00 ∙ 20.00 mA

1.4 Rango de tiempo de ensayo/resolución:0.5999.9s 0,1s/paso

1.5 Detección de arco: nivel 1~9 (la sensibilidad más alta)

2Prueba de resistencia al aislamiento

2.1 Rango/precisión de ajuste de la tensión de salida: DC500V/1000V ± 2%*valor de ajuste+10V

2.2 Rango de medición de la resistencia al aislamiento: ¥500MΩ ± 3%*valor de visualización + 0,5MΩ

2.3 Rango de ajuste de la alarma de resistencia al aislamiento: límite superior: 0 ‰ 500 MΩ; límite inferior: 1 ‰ 500 MΩ

2.4 Rango de tiempo de ensayo/resolución: 0,5 999,9 s 0,1 s/paso

3Prueba de sobretensiones:

3.1 Rango de ajuste del voltaje de salida: 500~3000V±3%*valor de la pantalla +8V

3.2 Proyecto de comparación de formas de onda: Diferencia de área, área diferente, corona, posición de fase

4. Prueba de baja resistencia en CC:

4.1 Alcance/precisión de medición:0.01Ω20KΩ ±0,3%*valor de visualización + 3 dígitos, puede ajustarse la compensación de temperatura

4.2 Rango de tiempo de ensayo/resolución:0.3 ¢ 300s 1s/paso

II. Máquina de ensayo de carga del motor:

Sistema de ensayo

1Parámetro de ensayo:

RPM, par, potencia de salida, voltaje, corriente, potencia de entrada, voltaje del condensador, factor de potencia, frecuencia, eficiencia, temperatura ambiente y rotación.

2. Medición de la salida:

2.1 Medida de las RPM:

0Se trata de un sistema de control de velocidad.1000.1rpm~9999.9rpm, 10000rpm~40000rpm. Precisión mejor que ±0,1% F.S.

2.2 Medida del par:

Los datos de las pruebas de detección de gases de efecto invernadero deben estar disponibles en el sitio de ensayo.

300 mNm a 500 mNm, precisión superior al ±0,2% F.S.

2.3 Medida de la potencia de salida:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, Precisión mejor que ± 0,2% F.S.

2.4 Medida de rotación: CW, CCW, STALL

3Función principal:

3.1 Pruebas de rendimiento: Pruebas manuales/automáticas/en puntos fijos Prueba de RPM, par, potencia de salida, voltaje, corriente, potencia de entrada, voltaje del condensador, factor de potencia, frecuencia, eficiencia,temperatura ambiente y rotación;

3.2 Prueba antes de la entrega: Fijar uno de los par, RPM, corriente, potencia de salida, comparar otros elementos, juzgar OK/NG.

3.3 Pruebas de vida útil: Equipado con 15 fases de carga y pruebas de valor fijo y tiempo fijo.

4Configuración de la CIP:

4.1 Cuadro: memoria de 4 GB; disco duro: 120 GB

4.2 Monitor: 19 pulgadas

5Operación básica

Conexión de cableado externo;

Cargar el motor en el accesorio, ajustar la posición del motor para conectar el eje del motor al eje del dinamómetro.

Conectar el cable de alimentación del motor a la salida de la fuente de alimentación de corriente continua mediante una caja de conexión por cable.

Páginas de ensayo (sólo para referencia)
