Control automático de la pantalla táctil de la máquina de bobina de la máquina de cordón del estator de la estación de trabajo 4

Control automático de la pantalla táctil de la máquina de bobina de la máquina de cordón del estator de la estación de trabajo 4

4 Working Station Stator Lace Machine Automatic Winding Machine Touch Screen Control

Datos del producto:

Lugar de origen: China
Nombre de la marca: Nide
Certificación: None
Número de modelo: BXSIIL4-160-160C

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: Caja de madera conveniente para el transporte del mar
Tiempo de entrega: 60 días hábiles
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 100Set por año
Contactar ahora
Descripción detallada del producto
nombre: máquina de atadura del estator Función: bobinas de estator del cordón
Estación de trabajo: Cuatro Tiempo de la echada: menos 14s/pc (24 ranuras)
Peso: ≈1500Kg Dimensión: (L) 2000× (W) 1100× (H) 1900m m



Control automático de la pantalla táctil de la máquina de la producción del estator de la máquina de cordón del estator



Esta máquina de cordón del estator es una máquina automática llena, él se equipa de un transportador usado para transferir los estatores. Las cuatro estaciones de trabajo aseguran la automatización y la eficacia de esta máquina. El cargamento del estator se debe hacer manualmente. La máquina se puede conectar con la cadena de producción para alcanzar la producción en masa. Conrolled por el PLC, y todo el parámetro se puede exhibir y fijar en la pantalla táctil. La máquina puede almacenar diverso parámetro del estator.



Uso
Es conveniente para el motor del aire acondicionado, el motor de la lavadora, el motor de la compresión, el motor de fan, el motor del generador y el motor de la bomba.


Datos técnicos de la máquina de atadura

Estator OD φ40-φ160mm
Identificación del estator ≤100mm
Altura de pila 30-160m m
Altura de la bobina ≤65mm
Tiempo de la echada ≤14s/pc (24 ranuras)
Presión de aire 0.4-0.6MPa
Fuente de alimentación 380V 50/60Hz 6Kw
Peso ≈1500Kg
Dimensión (L) 2000× (W) 1100× (H) 1900m m


Función principal y característica de la máquina
Esta máquina adopta la estructura de las placas de la placa giratoria con la estación de trabajo cuatro, equipada del dispositivo de presión del estator, del dispositivo de alimentación auto, del dispositivo de alimentación del alambre auto, del dispositivo que anuda auto, del dispositivo auto del corte y del ect. La bobina de la proyección adopta la aguja gemela que ata simultáneamente. La aguja transpositioning, enganchando e indexación de direcciones del estator es controlada por el sistema servo de cinco ejes.
Diverso modelo del cordón se puede fijar, por ejemplo ranura por el cordón de la ranura, el cordón de la ranura del intervalo y el cordón de la suposición. Con velocidad rápida, la operación de poco ruido, simple y los útiles fáciles cambian, esta máquina se pueden conectar con la cadena de producción automática del estator.



La estación de trabajo de esta máquina de atadura

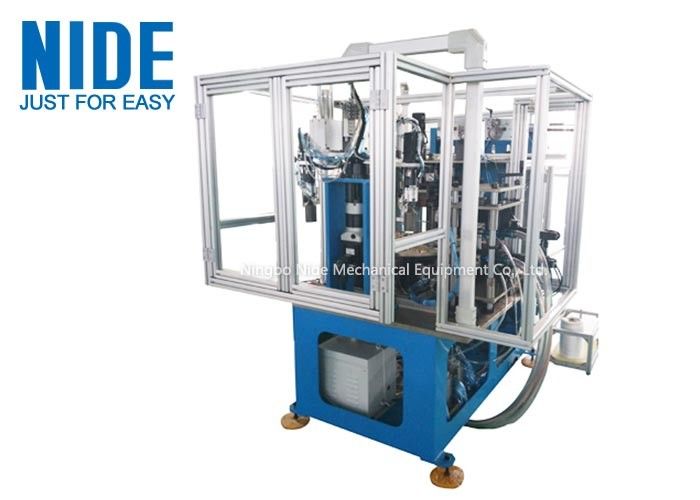

máquina de atadura del estator



Estator hecho por esta máquina

Control automático de la pantalla táctil de la máquina de bobina de la máquina de cordón del estator de la estación de trabajo 4

Control automático de la pantalla táctil de la máquina de bobina de la máquina de cordón del estator de la estación de trabajo 4
