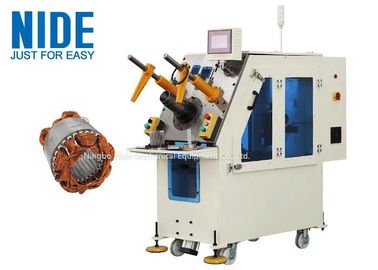

Bobina de estator automática del motor del generador que inserta la sola estación de trabajo de la máquina

Bobina de estator automática del motor del generador que inserta la sola estación de trabajo de la máquina

    • Generator motor automatic stator coil inserting machine Single working station
    • Generator motor automatic stator coil inserting machine Single working station
    • Generator motor automatic stator coil inserting machine Single working station
    • Generator motor automatic stator coil inserting machine Single working station
  • Generator motor automatic stator coil inserting machine Single working station

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: Nide
    Certificación: None
    Número de modelo: QX1-150/160

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 pc
    Precio: Negotiable
    Detalles de empaquetado: Caja de madera conveniente para el transporte del mar
    Tiempo de entrega: 45 días laborables
    Condiciones de pago: T / T, L / C
    Capacidad de la fuente: 120set
    Contacto
    Descripción detallada del producto
    Condición: Nuevo Servicio modificado para requisitos particulares: Disponible
    Certificado: CCC Estación de trabajo: Sola estación de trabajo
    color de la máquina: RAL9010 o según el requisito de cliente Servicio post-venta: Centro de servicio de ultramar disponible
    Peso: Sobre 1000KG Identificación del estator: 20~100m m
    Alta luz:

    automatic coiling machine

    ,

    coil insertion machine

    Bobina de estator automática del motor del generador que inserta la sola estación de trabajo de la máquina





    Detalle rápido:

    1. Modelo no: QX1-150/160
    2. Inserte automáticamente la bobina en ranura del estator.
    3. Esta máquina se utiliza para el estator del motor de inducción.
    4. El enrrollamiento/bobina y cuña/cubierta superior se inserta simultáneamente.
    5.
    6. Operación simple, velocidad de poco ruido, rápida y alta automaticidad.
    7. Control del PLC y de la pantalla táctil.



    Descripción:
    La bobina del estator de Nide que inserta las máquinas está disponible en muchas diversas versiones que se puedan equipar individualmente de varias opciones. Esta serie es máquina económica para los estatores estándar. Las máquinas permiten los terraplén-factores más altos y las aberturas estrechas de la ranura. Esto es controlada por un motor servo de la precisión configuraciones tanto como diversas del modelo de la cuña se pueden poner para controlar la cantidad de cuñas de ranura y de longitud de las cuñas de ranura alimentadas en la revista de la bobina que inserta la máquina. Este tipo de bobina de estator que inserta la máquina puede insertar la bobina y cuña o bobina y cuña al mediados de la ranura en el estator a la vez; la alimentación de la cuña es ser motor de escalonamiento hecho de BT, y la inserción de la bobina y de la cuña está al lado de sistema servo; diverso parámetro se podía fijar en interfaz persona-máquina; la velocidad y el modo de alimentación es acquirable según índice de diversa ranura y el diferente tipo de relleno de alambre; Cada máquina que suministramos da la opción para programar para la fabricación automática de la cuña de ranura. Diversa producción del estator del tamaño puede ser alcanzada cambiando los útiles.



    Especificaciones:

    Estator máximo O.D. 160m m
    Identificación del estator 20~100m m
    Longitud máxima de la pila del estator 120m m
    Gama del número de ranura 8~48 ranuras
    Nivel de entrada de enrrollamiento máximo el 80%
    Alambre apropiado Alambre de cobre del alambre/de aluminio
    Fuente de energía 380V/50Hz
    Fuente de aire 0.5-0.8MPa
    Productividad de la máquina 400pcs/8 horas
    Dimensión de la máquina × del × 650m m de 1800m m 1700 milímetros
    Peso sobre 1000Kg


    Vínculo video de la máquina
    https://youtu.be/83uO0pT-tj4



    Uso:
    Esta bobina de estator que inserta las máquinas para aplicarse a los motores de inducción micro tales como motor del aire acondicionado, motor de la lavadora, motor de la compresión, motor de fan, generador y motor de la bomba. Esta máquina es controlada por el PLC. Todo el parámetro se podía fijar en la pantalla táctil,



    Función principal y característica de la máquina
    L. Los partes movibles de la máquina arrollan y acuñan simultáneamente, la inserción de la bobina es controlada por el sistema del motor servo, y la inserción de la cuña por el motor variable de la frecuencia.
    2. Es controlado por HMI, y la máquina puede diagnosticar avería automáticamente.
    3. Esta máquina es conveniente para el material del rollo de la cuña de la película de poliéster con grueso fijo y anchura fija (la anchura y la dimensión del grueso es proporcionada por el cliente)
    4. La alimentación de la cuña está al lado de motor de escalonamiento. la longitud de alimentación, cortando, formación, insertando número de ranura podía ser fijada.
    5. El alambre de cobre del alambre y de aluminio es appliable.
    6. capacidad de producción ≤25s/set (excluir las horas-hombre para el trabajo auxiliar)
    7. Esta máquina es controlada por el PLC. Todo el parámetro se podía fijar en la pantalla táctil,



    Bobina de estator que inserta paso de la operación de máquina
    Poder encendido la máquina
    Inserte el alambre enrollando la forma
    Ajuste los útiles según diverso estator modelo
    Estator puesto a los útiles
    Fije el diámetro del estator en la pantalla táctil entonces para seleccionar los datos preestablecidos.
    Botón del “comienzo” de la prensa.
    La máquina hará automáticamente la inserción de la bobina.
    Saque el estator

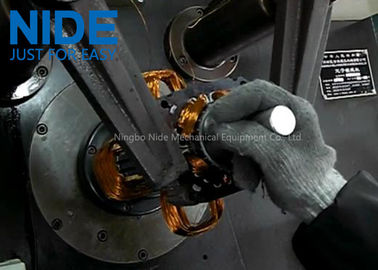

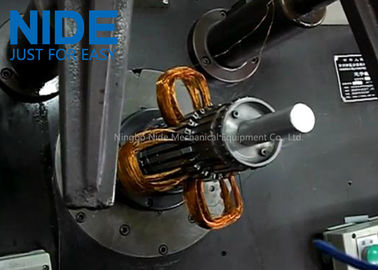

    El proceso de la inserción

    Bobina de estator automática del motor del generador que inserta la sola estación de trabajo de la máquina 0

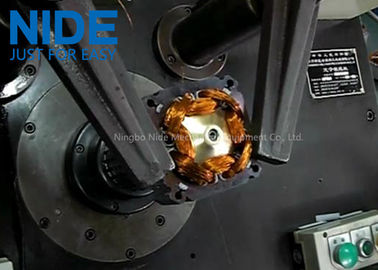

    Estator después de inseting proceso por este inseter de la bobina de bobina

    Bobina de estator automática del motor del generador que inserta la sola estación de trabajo de la máquina 1
