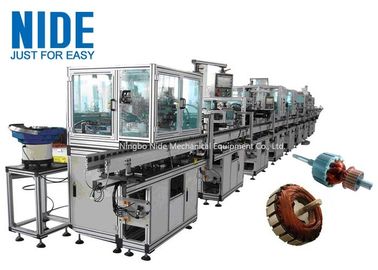

Cadena de producción del motor eléctrico RAL9010 máquina de bobina auto de la armadura

Cadena de producción del motor eléctrico RAL9010 máquina de bobina auto de la armadura

RAL9010 Electric Motor Production Line Armature Auto Winding Machine

Datos del producto:

Lugar de origen: China
Nombre de la marca: Nide
Certificación: CCC
Número de modelo: ND-ZZX-2

Pago y Envío Términos:

Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Caja de madera conveniente para el transporte del mar
Tiempo de entrega: 90days
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 10SET
Contactar ahora
Descripción detallada del producto
Condition: New Automation type: fully automatic
Machine type: assembly line Name: Motor Production Line
Application: motor armature production After-Sales Service: Overseas Service Center Available
Machine color: RAL9010



Cadena de producción auto del motor eléctrico de la máquina de bobina de la armadura





Esta línea automática del assembley de la máquina de la producción del rotor universal del motor se puede producir en el proceso diferente dos según los requisitos del cliente.


Proceso 1:
Prensa del eje---prensa del campo del extremo---prensa del conmutador----inserción de papel del aislamiento de la armadura---soldadura del bobina-conmutador de la armadura----cuña que inserta la prueba de la armadura.

Esta cadena de producción del motor eléctrico incluyendo: prensa de planchar del eje, prensa de planchar de la placa de extremo, prensa de planchar del conmutador, máquina de inserción de papel del aislamiento de la armadura, máquina del bobinado del inducido, apiladora caliente del conmutador, cuña de la armadura que inserta la máquina y la máquina de prueba de la armadura.



producción machine.pdf de la armadura


Proceso 2:

Inserción de papel del aislamiento de la armadura---soldadura del bobina-conmutador de la armadura----inserción de la cuña-- prueba de la armadura.

Hay tres clases de cadena de producción según diverso transportador: S1, S2 y S3.
S1: Apoye la armadura en el eje de la armadura, esta manera dañan quizá el eje.
S2: Apoye la armadura en la laminación, puede proteger el eje y tiene de poco ruido.
S3: Ponga la armadura en una placa del transportador, puede proteger el eje, más de poco ruido y tiene aspecto agradable.



La cadena de producción de la armadura demostración del funcionamiento

cadena de producción automática de la armadura



La máquina de bobina del rotor de la armadura

Máquina automática del bobinado del inducido

El proceso de inserción de papel del aislamiento del rotor de la armadura

máquina de inserción de papel de la armadura del aislamiento automático de la ranura

El proceso de la soldadura por puntos del conmutador del rotor de la armadura



máquina automática de la soldadura por puntos del conmutador de armadura
