Máquina de bobina de bobina de la aguja de la armadura de BLDC para la eficacia sin cepillo del motor 120 RPM

Máquina de bobina de bobina de la aguja de la armadura de BLDC para la eficacia sin cepillo del motor 120 RPM

  • Máquina de bobina de bobina de la aguja de la armadura de BLDC para la eficacia sin cepillo del motor 120 RPM
  • Máquina de bobina de bobina de la aguja de la armadura de BLDC para la eficacia sin cepillo del motor 120 RPM
  • Máquina de bobina de bobina de la aguja de la armadura de BLDC para la eficacia sin cepillo del motor 120 RPM
  • Máquina de bobina de bobina de la aguja de la armadura de BLDC para la eficacia sin cepillo del motor 120 RPM
  • Máquina de bobina de bobina de la aguja de la armadura de BLDC para la eficacia sin cepillo del motor 120 RPM
Máquina de bobina de bobina de la aguja de la armadura de BLDC para la eficacia sin cepillo del motor 120 RPM
Datos del producto:
Lugar de origen: China
Nombre de la marca: NIDE
Certificación: CE
Número de modelo: ND-R2SW02B
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: negotiable
Detalles de empaquetado: Caso de madera que es conveniente para el transporte del mar
Tiempo de entrega: 65 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 120 sistemas por año
Contacto
Descripción detallada del producto
Nombre de producto: Máquina de bobina de la aguja de la armadura de BLDC Color: modificado para requisitos particulares
Tipo: automático Utilizado para: Rotor externo de la armadura del motor de BLDC
Identificación del rotor: 20-80M M Rotor OD: 50-120M M
Eficacia: 120 RPM Estaciones de enrrollamiento: Dos
Alta luz:

máquina de bobina de la fan

,

máquina de bobina automática del motor

devanadera automática de la aguja del rotor del motor de la máquina de bobina de bobina de la aguja de la armadura de 380V BLDC para el motor sin cepillo





(1) inducción de la máquina:

Esta máquina de bobina sin cepillo de la aguja del motor se diseña para la bobina de bobina externa de rotor de la armadura de BLDC. La devanadera de bobina de la armadura adopta el aguja-tipo diseño de enrrollamiento externo de la doble-posición. Los clientes pueden fijar parámetros según sus propias necesidades, tales como bobina automática, bobina multifilar, indexación de direcciones automática, atravesar automático, velocidad del viento, etc.; Cada ciclo de la acción enrollará el rotor de 2 BLDC en la misma operación de time.simple y alta eficacia de la producción.





(2) parámetro técnico:

Nombre de producto: Devanadera de la aguja de la máquina de bobina de bobina de rotor de la armadura de BLDC
Tipo: Automático
Identificación de la armadura de BLDC.: 20-80m m (otras especificaciones pueden ser diseñadas especialmente)
Armadura O.D. de BLDC: 50-120m m (otras especificaciones pueden ser diseñadas especialmente)
Longitud de la pila de BLDC Armture:

10-80m m (movimiento estándar)

100-200m m (movimiento largo, arreglo para requisitos particulares especial)

Diámetro del alambre: 0.5-1.5m m (otras especificaciones pueden ser diseñadas especialmente)
Número aplicable del polo: multipolar
Mechod de enrrollamiento del motor: Bobina de la aguja
Estaciones de enrrollamiento: Dos
Velocidades del eje: 0--300 RPM (ajustables)
Mecanismo servo:

Motor de la indexación de direcciones dos 4.4KW

Un motor de bobina 3KW con el freno

750W o motor del cableado tan dos

Voltaje: Cuatro alambres trifásicos 380V/50HZ
Presión de aire: 0,5--1Mpa
Poder: 20KW
Dimensión: 1200*1360*1800m m (longitud * anchura * altura) no incluye el estante de rejilla
Peso: 600kg





(3) uso:

La máquina de bobina de la aguja del rotor del motor es conveniente para la bobina externa del rotor del motor sin cepillo en muchos campos tales como HM, equipamiento médico, aparatos electrodomésticos y vehículos eléctricos.





función y características (de 4):

1. La máquina de bobina de la aguja del motor es sutiable para la bobina de bobina de varios polos de la armadura de BLDC. Carga manual y descarga, fijación con abrazadera automática, enrrollamiento y corte.

2. El marco adopta el perfil de aluminio espesado 4080, y la placa de la tabla adopta el arrabio para absorber la vibración, incluso cuando enrolla en la velocidad, la vibración es muy pequeña.

3. Las piezas de los útiles y del accesorio adoptan modo de colocación hacia abajo, colocación estable y ajuste confiable.

4. La fijación con abrazadera del alambre y el corte del alambre, la línea acuerdo de la estructura de la parte, la fijación con abrazadera del alambre y el corte del alambre se termina al mismo tiempo;

5. Diverso estator y los parámetros de enrrollamiento se pueden cambiar rápidamente con el HMI para adaptarse a diversos requisitos del estator.

6. Útiles rápidos del cambio-overof; (20 minutos con habilidad)

7. Protección completa de la aleación de aluminio

8. Control del PLC, exhibición de la falta

9. La tirantez del alambre es moderada, ninguna lesión, ninguna fractura, ect.

10. La prueba de la sal del producto se realiza dentro de 10 mA en un minuto.

11. Índice de seguridad del equipo: acordar con estándar del CE.

12. Eficacia: 120 rev/mínimo.

13. Golpe: rotor de 5 minutos/BLDC.

14. Ruido: 60-70 decibelios o menos.





(5) demostración de la imagen

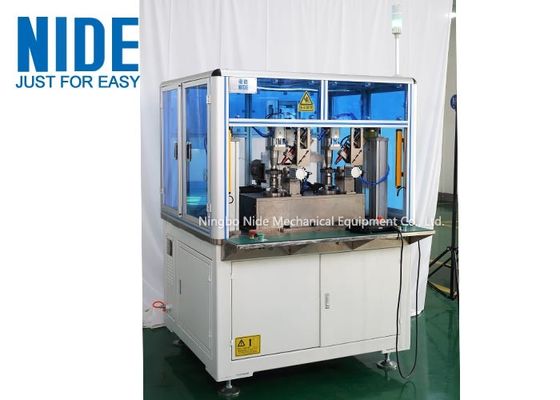

máquina de bobina de la aguja del rotor de 1.The BLDC

devanadera sin cepillo de la aguja de la máquina de bobina de la aguja de la armadura del motor BLDC

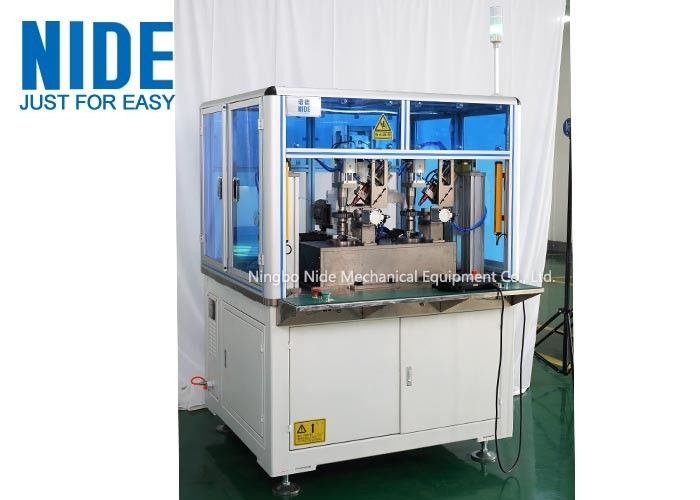

2. La máquina de bobina de la aguja de la armadura de BLDC

máquina de bobina doble de bobina del motor de la devanadera de la aguja del rotor de las estaciones BLDC
