Cadena de producción completamente auto modificada para requisitos particulares del rotor de la armadura del motor eléctrico con eficacia alta

Cadena de producción completamente auto modificada para requisitos particulares del rotor de la armadura del motor eléctrico con eficacia alta

  • Cadena de producción completamente auto modificada para requisitos particulares del rotor de la armadura del motor eléctrico con eficacia alta
  • Cadena de producción completamente auto modificada para requisitos particulares del rotor de la armadura del motor eléctrico con eficacia alta
  • Cadena de producción completamente auto modificada para requisitos particulares del rotor de la armadura del motor eléctrico con eficacia alta
  • Cadena de producción completamente auto modificada para requisitos particulares del rotor de la armadura del motor eléctrico con eficacia alta
  • Cadena de producción completamente auto modificada para requisitos particulares del rotor de la armadura del motor eléctrico con eficacia alta
Cadena de producción completamente auto modificada para requisitos particulares del rotor de la armadura del motor eléctrico con eficacia alta
Datos del producto:
Lugar de origen: China
Nombre de la marca: NIDE
Certificación: CCC
Número de modelo: ND-ZZX-5R
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: USD(0~150000) per set
Detalles de empaquetado: Caja de madera conveniente para el transporte del mar
Tiempo de entrega: 120days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 12line
Contacto
Descripción detallada del producto
Nombre: Línea de la producción manufacturera de la armadura Utilizado para: Producción del rotor de la armadura del motor
Color: RAL9010 o según el requisito de cliente Tipo: Completamente automático
Alta luz:

cadena de producción del motor eléctrico

,

planta de fabricación del motor eléctrico


Planta de fabricación completamente auto modificada para requisitos particulares de la producción del rotor de la armadura del motor

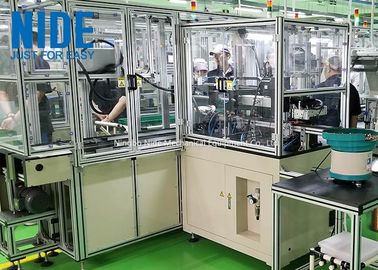

I. La cadena de producción del rotor de la armadura introducción:
Esta planta de fabricación automática del produciton se utiliza para la producción manufacturera de rotores del motor (los conmutadores pueden ser gancho o surco).
La línea manufactuing de la armadura automática del motor es transmitida por la línea del transportador de correa, y las máquinas delanteras y traseras se pueden conectar según un protocolo de comunicación predeterminado para realizar la producción automática inteligente, y la transferencia del objeto, cargando y descargando, detección, y transferencia del proceso de producción se puede terminar sin la intervención manual.
La planta de fabricación de la producción del rotor del motor consiste en la mesa de operaciones principal (los puertos incluyendo de la alimentación superior y más baja), la prensa de planchar del eje de rotor, la prensa de planchar del conmutador del rotor, la inserción automática del papel del aislamiento del rotor, la máquina de bobina doble de bobina de rotor del armatur de los aviadores, y el soldador completamente automático del punto del conmutador del rotor, la máquina automática de la inserción de la cuña de ranura del rotor, torno del conmutador del rotor de la armadura, la máquina que quita las rebabas del rotor de la armadura, la máquina de prueba integrada del rotor completamente automático.
Estas máquinas forman una cadena de producción automática del rotor a través de transportadores de correa.
El objeto se coloca en la cadena de producción de la consola.
La cadena de producción entera terminará el proceso correspondiente según el proceso relevante.
Finalmente, será reciclado de nuevo al puerto de baja para quitar el objeto terminado.
Cada equipo de proceso tiene funciones tales como ajuste separado, exhibición, operación, sonido y alarma ligera.
II. funcionamiento y características
1. Esta línea automática de la producción manufacturera del rotor incluye el presser del eje de la armadura, la prensa del conmutador del rotor de la armadura, el insertador automático del papel del aislamiento del rotor, la devanadera doble del rotor de la armadura de la bifurcación de la mosca, el soldador completamente automático del punto del conmutador del rotor, el insertador automático de la cuña de ranura del rotor de la armadura, torno de acabado del conmutador del rotor, la máquina que quita las rebabas del conmutador del rotor, y la máquina de prueba completamente automática del rotor de la armadura.
2. La línea completa equipo de la fabricación del rotor se puede conectar o actuar automáticamente independientemente.
3. tecnología de fabricación avanzada y sofisticada del anfitrión combinada con un sistema de transportador de correa potente para una variedad de diversas configuraciones planares.
4. Hace que las ventajas de la simplicidad, de la flexibilidad, de la eficacia alta y de la confiabilidad, que pueden ahorrar grandemente mano de obra, reduzcan intensidad de trabajo y mejoren con eficacia la producción y la calidad.
5. aspecto de alta resistencia de la estructura del marco del todo-aluminio, simple y elegante.
6. La consola principal de la operación puede realizar la supervisión y la investigación centralizadas de la exhibición en el sistema de producción entero, y puede leer y escribir la situación de proceso del producto por las instrucciones de entrada manual, que pueden cambiar el proceso de procesar el producto, y la operación es humanizada.
7. comparado con la línea de la transportación neumática, la eficacia de la transmisión es más alta, el ruido es más pequeño, y el objeto no se daña durante el transporte; la correa que transporta la estructura combinada con el sistema de identificación inteligente realiza flexibilidad del soporte físico y del software, y hace el cableado más flexible y diverso.
8. La línea entera de la fabricación del rotor adopta el sistema de control automático de identificación. Cada proceso puede leer, escribir e identificar automáticamente la situación que trabaja a máquina del objeto, de modo que la línea cuerpo pueda adaptarse mejor a los requisitos complejos y diversos del proceso de producción.
9. los clientes pueden configurar diversos modelos en una cadena de producción automática muy eficiente y práctica según las condiciones reales tales como tipo de producto, indicadores técnicos y requisitos de producción.
Parámetros principales del equipo de III.The
Podemos modificar la máquina para requisitos particulares según necesidades del cliente, nos entramos en contacto con por favor si usted la necesita.
a. Parámetros autos de la prensa de planchar del conmutador del rotor de la armadura

Nombre de producto Prensa de planchar del conmutador de armadura del motor
Armadura O.D: 20-60m m
Eje O.D: 3-15m m
Longitud del eje: 32-250m m
Número de ranura de la armadura: 8-24 ranuras
Conmutador O.D: 8-40m m
Modulación de amplitud de la velocidad: 0-670Hz
Fuente de aire: 6-6Kg/cm2
Poder total: 1.0KW
Fuente de energía: AC220V, 50/60Hz
Peso: Sobre 400Kg
Dimensión: 910*880*1300m m


b. Parámetros dobles de la máquina de bobina de bobina de la armadura de la devanadera del aviador

Nombre de producto Máquina de bobina de bobina de rotor de la armadura
Diámetro de alambre: 0.25~1m m
Armadura O.D: 20~60 milímetros
Longitud de la pila de la armadura: 10~60 milímetros
Tipo de la ranura: ranura recta (no más que 36 ranuras)
Número de ranuras de la armadura: Impar, incluso ranura
Cuenta de la gama: 0~99999
Diámetro del conmutador: 18~40 milímetros
Velocidad de la bifurcación de la mosca: 0~3000 RPM
Poner en un índice velocidad: 0~3000 RPM
Proceso de la acción: Sola acción, automática
Presión de aire: 4~6 Kg/cm2, 0.5-0.7MPa
Poder de la máquina: 4KW
Temperatura: -10~40ºC
Humedad: el 40~90%
Fuente de alimentación: 3phase el 380V±10% 50/60 herzios
Peso total: cerca de 1.180 kilogramos
Dimensión: 2000 (longitud) ×1300 (anchura) ×1800 (altura) mm3
Eficacia de la producción: 800-900set/class (calculado sobre la base de 12slots 24hooks, 20turns)


c. Parámetros completamente autos de la máquina de la soldadura por puntos del conmutador de armadura del motor

Nombre de producto Máquina hotstaking del conmutador de Armture
Método de cargamento: (elija de los tres métodos siguientes)

1.Manually carga/que descarga
carril de guía del empuje 2.Manually a de carga y descarga
3.Cylinder carga/que descarga

Método de indexación de direcciones: indexación de direcciones serva
Tipo del conmutador: gancho o canalización vertical
Diámetro de alambre: 0.2mm-1.0m m
Diámetro de la armadura: 20mm-60mm
Longitud de la pila de la armadura: 10mm-60mm
Longitud del eje: 50mm-250m m
Diámetro del conmutador: 10mm-40mm
Diámetro del eje: 3mm-17m m
Número del gancho/de la canalización vertical del conmutador: ≥3
Método que encuentra cero: manualmente armadura del lugar, bloque de la impulsión una del cilindro para colocar
Método de control de presión: primavera + cilindro + detección de la presión
Cámara de enfriamiento de la cabeza soldadora: refrigeración por agua
Ajuste del parámetro: fijado en la pantalla táctil y la fuente de energía, el parámetro también puede ser fijado
Método del control de código fuente del poder: reacción cercana del lazo, alta exactitud, inversión
Presión del aire comprimido: 4kg/cm2-6kg/cm2
Poder de soldadura de la fuente: el AC380V±10% trifásico 50HZ 40KW
Poder del refrigerador de agua: el AC380V±10% trifásico 50HZ
Peso de la máquina: 800kg (para la referencia)
Dimensión: 785 (L) x 910 (W) x 2100 (H) milímetro 3 (para la referencia)


Exhibición principal de la imagen del equipo de IV.The

máquina de bobina de bobina de rotor de la armadura del aviador del doble 1.Themáquina de bobina del motor, máquina de bobina de bobina de la armadura, máquina de bobina del rotor
2. La máquina para estirar y ablandar cuero caliente del soldador del punto del conmutador de armadura
máquina de la soldadura por puntos del conmutador de armadura automáticamente, máquina para estirar y ablandar cuero caliente
torno del conmutador del rotor de la armadura 3.The
torno del conmutador de armadura automáticamente
