Máquina de bobina trifásica del estator del motor de Electirc con el control de Remotor

Máquina de bobina trifásica del estator del motor de Electirc con el control de Remotor

Three Phase Electirc Motor Stator Winding Machine With Remotor Control

Datos del producto:

Lugar de origen: China
Nombre de la marca: nide
Certificación: CE
Número de modelo: ND-DZXSJ

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: negotiable
Detalles de empaquetado: Caso de madera que es conveniente para el transporte del mar
Tiempo de entrega: 60 días hábiles
Capacidad de la fuente: 120 sistemas por año
Contactar ahora
Descripción detallada del producto
color: Negociables Condición: Nuevo
Utilizado para: motor de 3 fases Controlar: operación remota del teléfono
Sistema: motor cinemático de CA

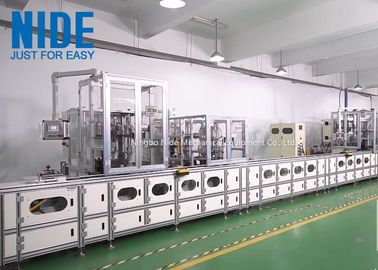

Cadena de producción trifásica automática del estator de la bobina del motor del electirc máquina con control del remotor



La cadena de producción trifásica del estator del motor eléctrico de la lavadora tiene seis estaciones de trabajo, tres cabezas de la bobina de bobina y una bobina insertando la estación.



Características de la máquina:

Esta cadena de producción del estator del motor eléctrico se equipa de la bobina de bobina automática de estator y máquina de la inserción.

Esta línea se utiliza para la bobina del estator del motor de la lavadora, la bobina del estator del motor de fan de tabla, el etc. Las características están como abajo:

1. Adapta el sistema del motor servo de la CA mientras que la fuente de energía para enrollar, la inmersión del molde, la indexación de direcciones de la taza, alambre hooking&cutting y que alimenta de papel, adapta el motor de reducción variable trifásico de la frecuencia como la fuente de energía de la indexación de direcciones de la placa giratoria;

2. Función: la bobina de tres bobinas de la capa es completa individualmente por tres estaciones de enrrollamiento;

3. El eje es controlado por el motor servo; la exactitud de vueltas es la vuelta ±1; la velocidad de trabajo se puede fijar al azar, y la máquina entera no tiene ninguna vibración y ruido obvios;

4. Posible para la bobina del paralle de dos alambres; la bobina es aseada, y ningún daño para el alambre esmaltado. La máquina parará automáticamente una vez que se acaba el alambre;

5. Adapta el sistema servo del movimiento para el alambre que engancha y cortando el eje XY que se mueve en la dirección izquierda-derecha delantera-detrás, la longitud del alambre del puente y del alambre de ventaja puede ser ajustada;

6. La inmersión del molde es controlada por el sistema servo

7. El parámetro de proceso de cada estator se puede fijar y ahorrar individualmente en el HMI;

8. Adapta el divisor de la leva para la bobina que inserta intercambio de la estación de los útiles, la velocidad es controlado por el convertidor de frecuencia;

la máquina entera 9.The se consiste en que enrolla el mecanismo de la rotación del aviador, el mecanismo de elevación de enrrollamiento del molde, la bobina insertando el mecanismo de la rotación del ángulo, el mecanismo delantero-detrás izquierda-derecha del brazo que engancha del alambre, el etc.;

10. Tiene falta que diagnostica la función;

11. Utilice mylar como la cuña;

12. Adapta el motor servo para la alimentación de papel, inserción de la cuña de ranura del intervalo puede ser fijado. La longitud y el número de la cuña pueden ser fijados;

13. Material de las partes críticas de útiles: acero de útiles;

el mecanismo acuciante del alambre 14.The es estable y confiable, puede enrollar la bobina directamente y exactamente en el molde de la bobina;

el mecanismo de bobina 15.The, cuña que hace el mecanismo, bobina que empuja el mecanismo, bobina que inserta el mecanismo tiene función de la pre-desaceleración;

la velocidad del viento 16.The, velocidad de inmersión del molde, velocidad móvil del brazo que engancha del alambre, cuña que hace la velocidad, velocidad de la indexación de direcciones de la placa giratoria, bobina que inserta altura y tiempo de parada para arriba-que empujan se puede fijar en el HMI;

17. Ningún daño para la cuña, alambre después de insertar de la bobina;

18. Duración de ciclo para la sola bobina de estator inserting≤32sec/pc

19. Hay un dispositivo de protección roto alambre, la máquina parada de emergencia si ningún alambre o ata con alambre quebrado.



Especificación técnica:





Diámetro del oscilación del aviador: 220m m;
Longitud de la pila: ≤90mm;
Estator OD: ≤150mm;
Velocidad del viento: ≤2100RPM;
Número de saltos: 2-4 secciones
Diámetro de alambre: 0.18-1.1m m;
Número paralelo del alambre de la bobina: ≤2
Presión de aire: 0,5 ~ 0.6MPa;
Poder: 14Kw;
Peso: 4000KG;
Temperatura ambiental: -10~60℃
Dimensión de la máquina: (l) 2700* (w) 2300* (h) 2200 (barril incluyendo del alambre)



La máquina de bobina del motor para el estator del motor de la lavadora

Máquina de bobina trifásica del estator del motor de Electirc con el control de RemotorMáquina de bobina trifásica del estator del motor de Electirc con el control de Remotor

Máquina de bobina trifásica del estator del motor de Electirc con el control de Remotor
