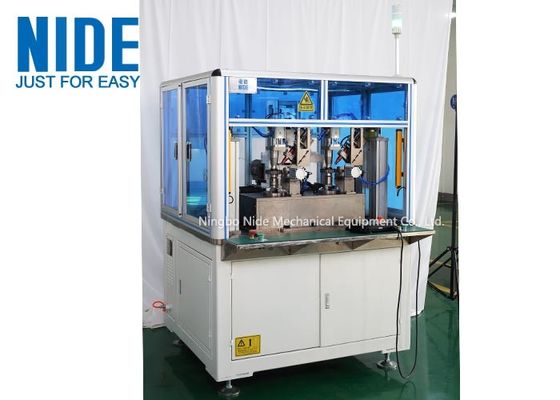

Máquina automática de bobinado de agujas para estator BLDC de 380 V, bobinadora de agujas para rotor de motor para motor sin escobillas
(1) Introducción de la máquina:
Esta máquina de bobinado de agujas para motor sin escobillas está diseñada para el bobinado de la bobina del estator de la armadura externa BLDC. La bobinadora de estator adopta un diseño de bobinado exterior tipo aguja de doble posición. Los clientes pueden configurar parámetros según sus propias necesidades, como bobinado automático, bobinado de múltiples hilos, indexación automática, expansión automática, velocidad de bobinado, etc.; Cada ciclo de acción bobinará 2 rotores BLDC al mismo tiempo. Operación simple y alta eficiencia de producción.
(2) Parámetro técnico:
| Nombre del producto: |
Máquina de bobinado de bobinas de armadura BLDC / Bobinadora de agujas |
| Tipo: |
Automático |
| DI de la armadura BLDC: |
20-80 mm (Otras especificaciones se pueden diseñar especialmente) |
| DE de la armadura BLDC: |
50-120 mm (Otras especificaciones se pueden diseñar especialmente) |
| Longitud de la pila de la armadura BLDC: |
10-80 mm (Carrera estándar)
100-200 mm (Carrera larga, personalización especial)
|
| Diámetro del cable: |
0.5-1.5 mm (Otras especificaciones se pueden diseñar especialmente) |
| Número de polos aplicable: |
Multipolares |
| Método de bobinado del motor: |
Bobinado de aguja |
| Estaciones de bobinado: |
Dos |
| Velocidades del husillo: |
0--300 RPM (ajustable) |
| Mecanismo servo: |
Dos motores de indexación de 4.4KW
Un motor de bobinado de 3KW con freno
Dos motores de cableado de 750W aproximadamente
|
| Voltaje: |
380V/50HZ Trifásico cuatro cables |
| Presión de aire: |
0.5--1Mpa |
| Potencia: |
20KW |
| Dimensión: |
1200*1360*1800 mm (Largo * ancho * alto) No incluye el bastidor de alambre |
| Peso: |
600 kg |
(3) Aplicación:
La máquina de bobinado de agujas para rotor de motor es adecuada para el bobinado exterior del estator de motores sin escobillas en muchos campos como HM, equipos médicos, electrodomésticos y vehículos eléctricos.
(4) Función y características:
1. La máquina de bobinado de agujas para motor es adecuada para el bobinado de bobinas de armadura BLDC multipolares. Carga y descarga manual, sujeción, bobinado y corte automáticos.
2. El marco adopta un perfil de aluminio 4080 engrosado, y la placa de la mesa adopta hierro fundido para absorber la vibración, incluso cuando se bobina a alta velocidad, la vibración es muy pequeña.
3. Las piezas de herramientas y fijación adoptan el modo de posicionamiento hacia abajo, posicionamiento estable y apriete confiable.
4. Sujeción y corte de alambre, la estructura de la parte del cable es compacta, la sujeción y el corte del alambre se completan de una vez；
5. Se pueden cambiar rápidamente diferentes parámetros del estator y del bobinado a través de la HMI para adaptarse a diferentes requisitos del estator.
6. Cambio rápido de herramientas； (20 minutos con competencia)
7. Protección de aleación de aluminio completa
8. Control PLC, visualización de fallas
9. La tensión del alambre es moderada, sin daños, sin roturas, etc.
10. La prueba de sal del producto se lleva a cabo en 10 mA en un minuto.
11. Índice de seguridad del equipo: de acuerdo con el estándar CE.
12. Eficiencia: 120 rev / min.
13. Ritmo: 5 minutos / rotor BLDC.
14. Ruido: 60-70 decibelios o menos.
(5) Mostrar imagen

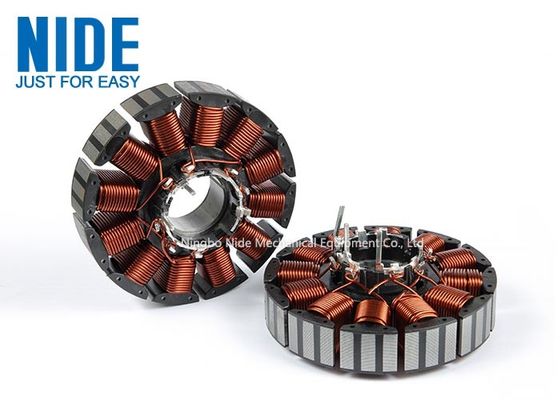

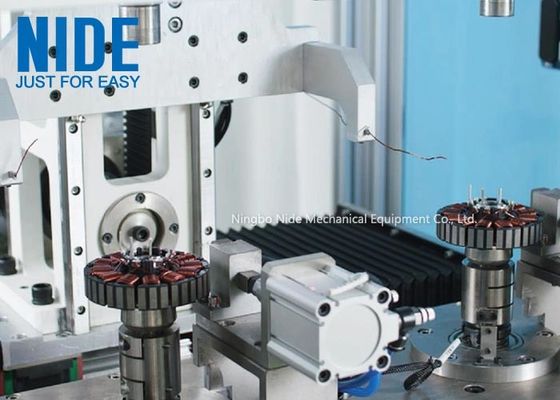

1. La máquina de bobinado de agujas para estator BLDC

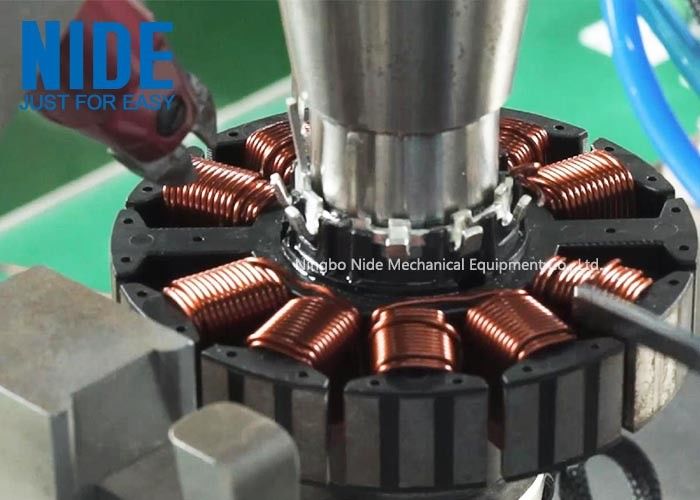

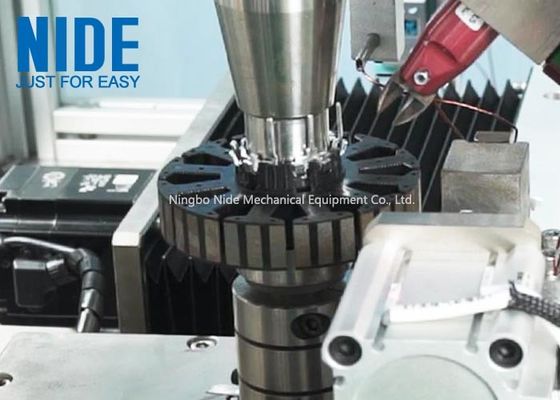

2. La máquina de bobinado de agujas para estator BLDC
