380V Máquina de enrollamiento automático de bobina de aguja de la armadura del estator BLDC motor rotor enrollador de aguja para motor sin escobillas
(1) Inducción de la máquina:
Esta máquina de bobinado de aguja de motor sin escobillas está diseñada para el bobinado de bobina del estator de la armadura externa BLDC.Los clientes pueden establecer parámetros según sus propias necesidades, como el devanado automático, el devanado de varios alambres, el índice automático, el entrelazamiento automático, la velocidad de devanado, etc.; Cada ciclo de acción enrollará 2 rotores BLDC al mismo tiempo.operación sencilla y alta eficiencia de producción.
(2) Parámetro técnico:
| Nombre del producto: |
Máquina de enrollado de bobinas de armadura del estator BLDC/arrollador de agujas |
| Tipo de vehículo: |
Automático |
| Identificación de la armadura del BLDC: |
20-80 mm (Otras especificaciones pueden diseñarse especialmente) |
| - ¿ Qué es esto? |
50-120 mm ((Otras especificaciones pueden diseñarse especialmente) |
| Duración de la pila de blcd: |
10 a 80 mm (carga estándar)
100-200 mm ((Tocada larga, personalización especial)
|
| El dia de cable: |
0.5-1.5 mm ((Otras especificaciones pueden diseñarse especialmente) |
| Número del poste aplicable: |
el polvo |
| Mecánico de enrollamiento del motor: |
Enrollamiento de agujas |
| Estaciones de enrollamiento: |
Dos. |
| Velocidades del eje: |
0-300 RPM (regulable) |
| Mecanismo de servo: |
Dos motores de indicación de 4,4 kW
Un motor de cuerda de 3 kW con freno
Motor de doble cableado de 750 W o más
|
| Válvulas de carga: |
380V / 50HZ tres líneas de cuatro fases |
| Presión del aire: |
0.5 a 1 MPa |
| La potencia: |
20 kW |
| Dimensión: |
1200*1360*1800mm (Largo * ancho * altura) No incluye soporte de alambre |
| Peso: |
600 kg de peso |
(3) Aplicación:
La máquina de devanado de aguja del rotor del motor es adecuada para el devanado del estator exterior del motor sin escobillas en muchos campos como HM, equipos médicos, electrodomésticos y vehículos eléctricos.
(4)Función y características:
1La máquina de enrollamiento de agujas de motor es adecuada para el enrollamiento de bobinas de armaduras BLDC de varios polos.
2. El marco adopta el perfil de aluminio 4080 espeso, y la placa de la mesa adopta hierro fundido para absorber la vibración, incluso cuando se enrolla a alta velocidad, la vibración es muy pequeña.
3Las piezas de las herramientas y los accesorios adoptan un modo de posicionamiento hacia abajo, un posicionamiento estable y un apretamiento fiable.
4. el sujeción de alambre y el corte de alambre, la estructura de la parte de la línea es compacta, el sujeción de alambre y el corte de alambre se completan a la vez;
5Los diferentes parámetros del estator y del enrollamiento se pueden cambiar rápidamente a través de la HMI para adaptarse a diferentes requisitos del estator.
6. Cambios rápidos de herramientas; ((20 minutos con competencia)
7Protección completa de aleación de aluminio
8Control por PLC, visualización de fallos
9El alambre es moderado, sin lesiones, sin roturas, etc.
10El ensayo de sal del producto se lleva a cabo a 10 mA en un minuto.
11Indice de seguridad del equipo: conforme a la norma CE.
12Eficiencia: 120 rpm.
13. Latidos: 5 minutos / rotor BLDC.
14Ruido: 60-70 decibelios o menos.

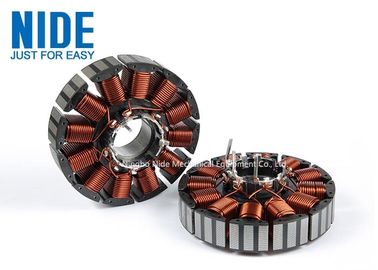

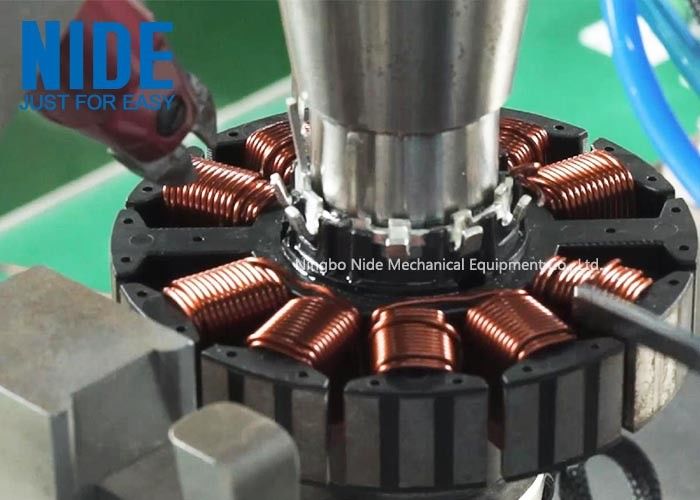

(5)Muestra de imágenes

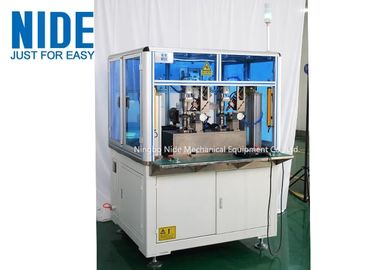

1.La máquina de enrollamiento de agujas del estator BLDC

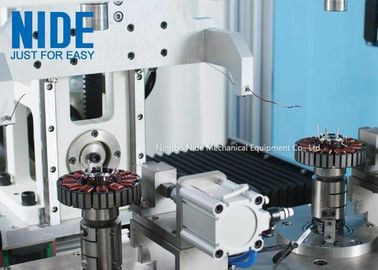

2. La máquina de enrollamiento de agujas del estator BLDC
